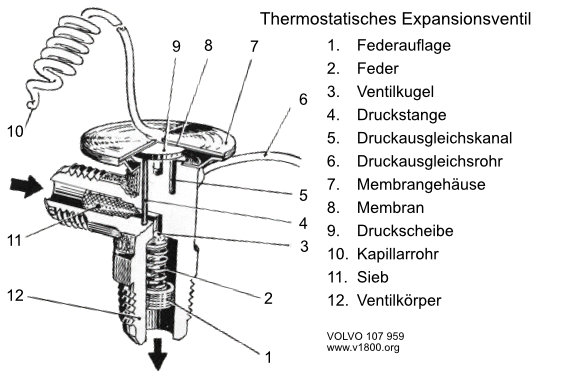

Im Ventilkörper des thermostatischen Expansionsventils (TEV) befindet sich ein federbelastetes Kugelventil, das über Druckstangen von einer Membran angelenkt wird.

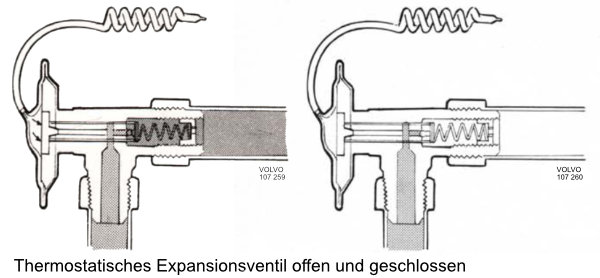

Die Membrane selbst steht unter der Einwirkung eines gasgefüllten Kapillarrohrs, das am Auslaufstutzen des Verdampfers befestigt ist, Solange das Gas Wärme aufnimmt, dehnt es sich und übt einen Druck auf die Membrane aus. Die Membran überträgt diesen Druck dann auf die Druckstangen. Wenn der Druck so gross ist, dass er den Gegendruck der Ventilfeder überwindet, wird die Ventilkugel abgehoben, so dass Kältemittel in den Verdampfer einströmen kann (Abb. links). Das Kältemittel verliert beim Eintritt in den Verdampfer an Wärme. Das Gas im Kapillarrohr wird von dem Temperaturverlust beeinflusst, es zieht sich zusammen, so dass die Membran entlastet wird, das Kugelventil schliesst und weitere Zufuhr von Kältemittel zum Verdampfer unterbunden wird (Abb. rechts).

Da das Expansionsventil auf diese Weise in der Lage ist, die für den Verdampfer notwendige Kältemittelmenge richtig zu dosieren, hat es zugleich die Möglichkeit, wechselnde Wärmebelastungen auszugleichen und die Temperatur der abgekühlten Luft annähernd konstant zu halten. Zu den Kontrollorganen der Klimaanlage gehört auch der Thermostat, der die Aufgabe hat, den Stromkreis zu unterbrechen, wenn für den Verdampfer die Gefahr einer Vereisung besteht.

v 107959

ac tev 02

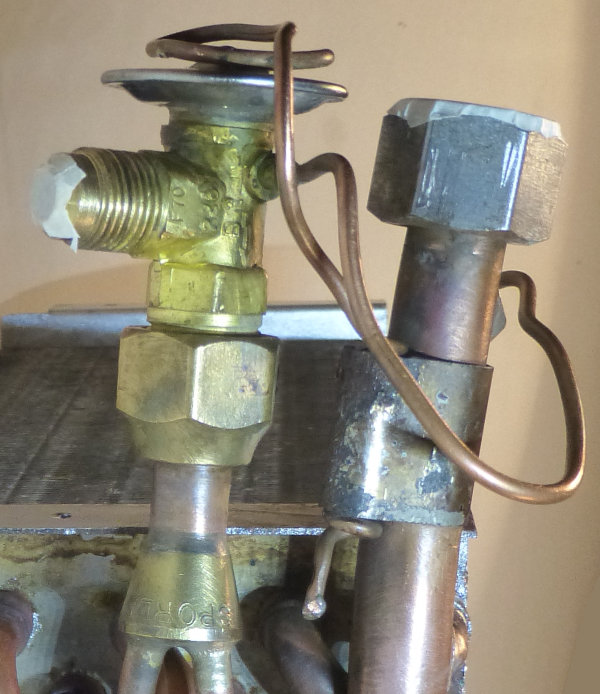

Gewinde: Konus
Aussengewinde Druckseite: 3/8"
Aussengewinde Saugseite: 1/2"
