Die Kühlmittelschläuche werden mit speziellen Fittings mit den einzelnen Komponenten der Anlage verbunden.

Verschiedene Systeme werden verwendet:

Schlauchanschlüsse mit Sägezahnprofil

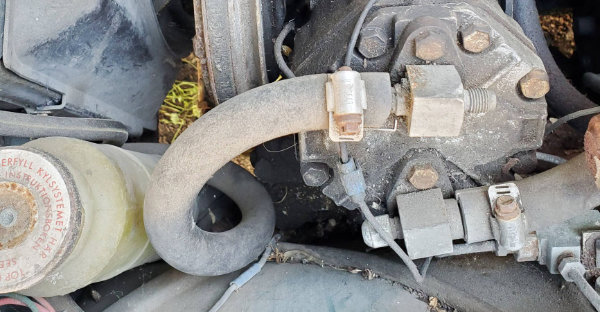

So wurden die Fittings mit den Schläuchen verbunden: Tüllen mit Sägezahnprofil, gesichert mit Schlauchklemmen. Die Schläuche sind relativ starr und haben einen grossen Durchmesser. Im Bild ein Kompressor von York.

A/C Beadlock Barrier Hose Fittings

A/C Danfoss Aeroquip Performance EZ Clip Fittings:

Zu verwenden mit Danfoss GH001 multi-refigerant Schlauch.

Die Abbildung zeigt einen Schlauchsatz von Danfoss Damit kann ein komplettes Klimasystem in der Hälfte der Zeit installiert werden, da die Schläuche nicht in einer Werkstatt oder von jemandem, der ein Crimpwerkzeug hat, professionell crimpen lassen müssen. Notwendig ist nur ein Schlauchschneider und eine Crimpzange.

Klimaanlagen-Schlauchstutzen

Jeder Schlauch ist in der Länge und dem Durchmesser an die besonderen Funktionen der Komponenten in der Klimaanlage angepasst.

An den Enden Dichtungskegel und Verschraubungen, die mit O-Ringen belegt sind.

Werden defekte Kältemittelschläuche ersetzt

• Freie Schlauchenden sofort mit Schutzkappen verschliessen
• Schlauchanschlüsse mit neuen O-Ringen belegen, die vorher mit Kompressoröl eingerieben wurden. Kein Silikon!
• Verschraubungen mit vorgegebenem Drehmoment anziehen
• Schmiermittelmenge im Kältemittelkompressor ergänzen

Die Grösse der Schläuche wird durch den Innendurchmesser des Schlauchs bestimmt. Der Aussendurchmesser variiert je nach Hersteller und ist daher kein Mass für die Spezifikation des Schlauchs.
