Adapter zur Aufnahme des Ölfilters werden zwischen Motorblock und Ölfilter geschraubt. Das Anschlussgewinde hat bei den Volvo Motoren B18, B20 und B30 die Dimension 3/4"-16 UNF.
Ölkühler Adapter mit Thermostat und Abgriffen für Sensoren

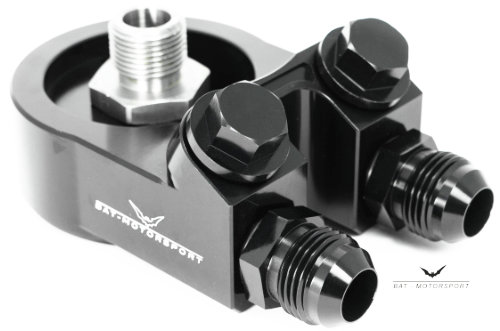

Der abgebildete Adapter wird hochfestem 6061-T6 Aluminium aus einem Stück gefräst. Die schwarze Eloxierung schützt das Aluminium vor Korrosion. Die kompakte Bauweise und Anordnung der vier Anschlüsse ermöglicht die Verwendung selbst bei beengten Einbauverhältnissen wie bei den Motoren B20 E/F.
An die beiden grossen Anschlüsse werden die Leitungen zum Ölkühler angeschlossen. Je nach Dimension der Fittings an den Ölleitungen müssen in die Gewinde passende Adapter zusätzlich bestellt werden. Häufig liegen 1/2" BSP Aussengewinde (MOCAL) oder M22x1,5 Innengewinde (SETRAB) vor. Unbedingt vor der Bestellung überprüfen welche Fittings und Adapter benötigt werden.
Die 3/4" UNF Gewinde können für den Anschluss von Sensoren für Öldruck und Öltemperatur genutzt werden. Dazu sind separate Sensoradapter erforderlich. Zum Lieferumfang gehören auch zwei Blindstopfen zum Verschluss nicht genutzter Abgriffe.
Der Thermostat öffnet etwas bei einer Öltemperatur von 71 °C, bei 82 °C ist der Kreislauf zum Ölkühler dann voll geöffnet. Dadurch wird die Warmlaufphase des Motors deutlich verkürzt.
Adapterschraube 3/4"-16 UNF zur Verlängerung
O-Ring zur Abdichtung zum Motorblock
2 Anschlussstücke für Ölschläuche
2 Geberabgriffe (1/8 NPT) inklusive Blindstopfen
https://www.bat-motorsport.de/sandwichplatte-mit-thermostat
An den Adapter kann ein Sensor für die Öltemperatur angeschlossen werden. Dies ist sicherer als den Sensor statt der Ölablassschraube anzuschliessen. Er würde am tiefsten Punkt sitzen und kann leicht beschädigt werden. Auch ein Geber am Peilstab für die Ölstandkontrolle ist nicht geeignet, die Anzeige ist ungenau, da die Temperaturschichtung in der Ölwanne angezeigt würde.
Ölkühler Adapter mit Thermostat und Abgriffen für Sensoren
Der Adapter von MOCAL wird aus Aluminium (A360) im Druckgussverfahren hergestellt. Die Ausführung SP1T für Motoren von Volvo hat das Anschlussgewinde 3/4"-16 UNF. Entsprechende Adapter für notwendigen Verbindungen stehen zur Verfügung.
