In den Modellen bis zu Fahrgestell Nr. 9.999 ist der Drehzahlmesser verbaut, der einen externen Signalgeber hat. Dieser ist hinter der Frontmaske vor dem Kühler bei den Signalhörner montiert.

v 24900

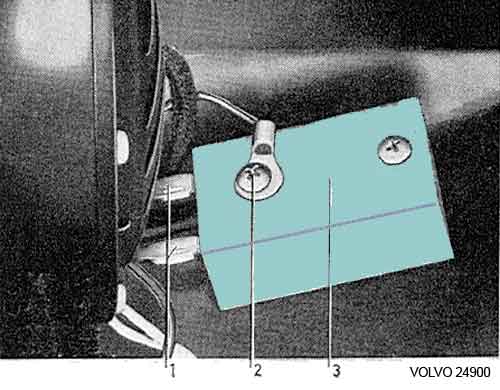

Abb.: Geber für Drehzahlmesser SMITHS RV 1310/00 und 1310/92
1 Steckfahnen  2 Massekabel  3 Gehäuse

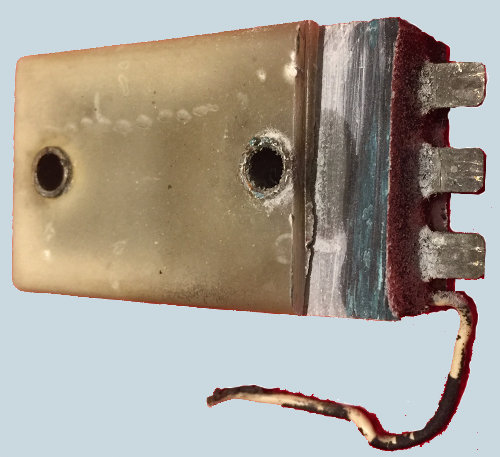

rvi 665258

sender rvi 1310 0

8 665258 Sender
9 940269 2 x Screw Rundkopfschraube mit Kreuzschlitz  N10-32UNF
10 955918 2 x Spring washer Federring Nr. 10
11 940090 2 x Waher U-Scheibe Nr. 10 5,3 x 10 x 1 mm

Da Bauteile dieses Gebers nach fast 60 Jahren ausfallen können, kann es zu Fehlern oder gar Ausfall der Anzeige kommen. Ersatz ist für etwa 100 EUR erhältlich, wie beim Original sind die Bauteile in ein Gehäuse eingegossen und so vor Spritzwasser geschützt.

Der neue Geber kann 1:1 umgerüstet werden. Er wird nicht mehr mit zwei Schrauben, sondern mit einer Lasche befestigt. Dazu kann eine entsprechend gekürzte originale Schraube verwendet werden


1800S #665258

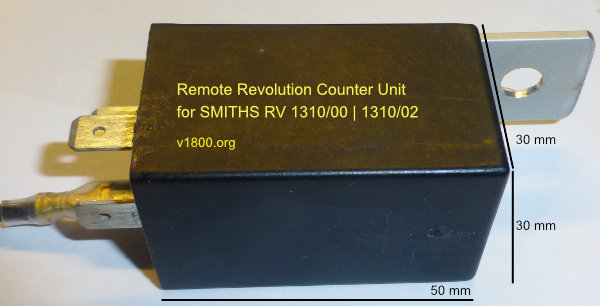

Abb.: Geber
Zum Anschluss mit den Steckfahnen der originalen Leitungen.

Schwarz: Massekabel
Weiss Batterie Plus
Weiss-Schwarz: Vom Zündverteiler
Schwarz-Braun: Vom Drehzahlmesser
