Seit den 1950er Jahren ist in den meisten Fahrzeugmodell eine standardisierter Ausschnitt im Armaturenbrett vorhanden. Bei der Baureihe P1800 hat dieser Ausschnitt die Masse 95,5 mm x 42 mm. Links und rechts davon sind noch Aussparungen für die Achsen der Radiogeräte.

Ein Radiogerät kann nur von hinten eingebaut werden.

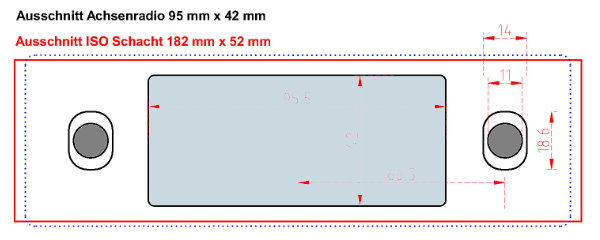

autoradio achse iso



Fronteinbau

Seit März 1984 gibt es die internationale Norm ISO 7736 für die Grösse des Radioschachts im Armaturenbrett:

Breite 182 mm, Höhe 52 mm

Die passenden Radiogeräte mit den Massen 180 x 50 mm können von vorn durch das Armaturenbrett eingeschoben werden.

Tiefe beträgt mindestens 160 mm.

Wenn man ein Normradio in das Armaturenbrett einbauen möchte dann bedeutet diese eine mittelschwere Bastelarbeit, je nach den zur Verfügung stehenden Werkzeugen. Die Blenden aus Aluminiumblech sind circa 1,5 mm dick, der Armaturenträger aus Stahl ist zusätzlich 3 mm dick.

Man muss also 4,5 mm Blech schneiden. Diese Bilder dokumentieren beispielhaft, wie man sich der Herausforderung stellen kann.

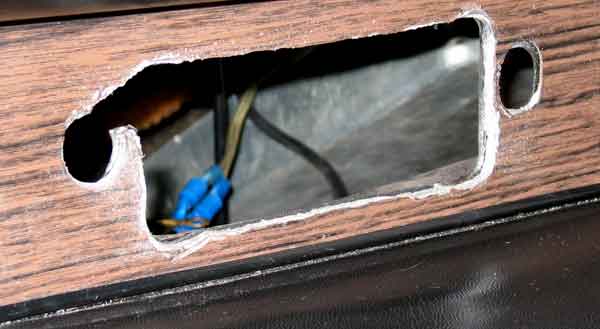

1800e std 01

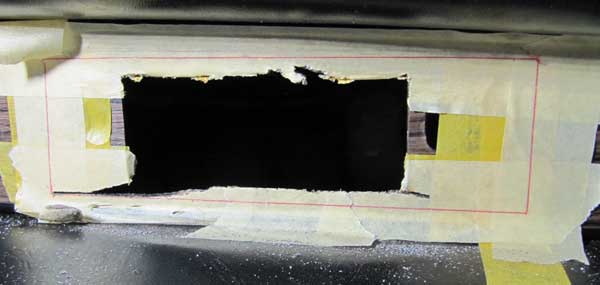

1800es iso 01

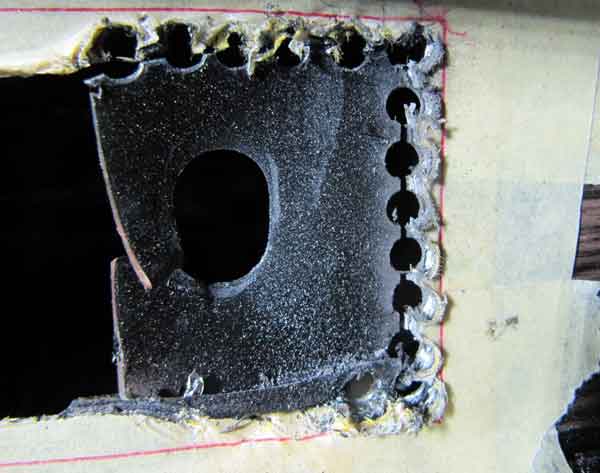

1800es iso 02

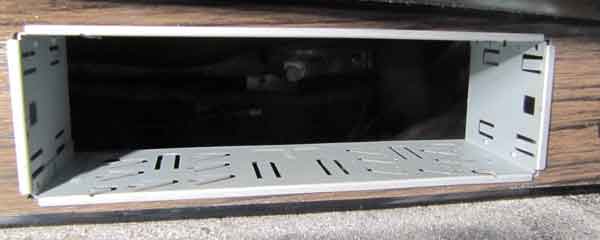

1800es iso 03

In den Ausschnitt wird ein ISO Einbaurahmen für ein 1-DIN-Autoradio gesteckt. Zur sicheren Verankerung werden die Laschen umgebogen.

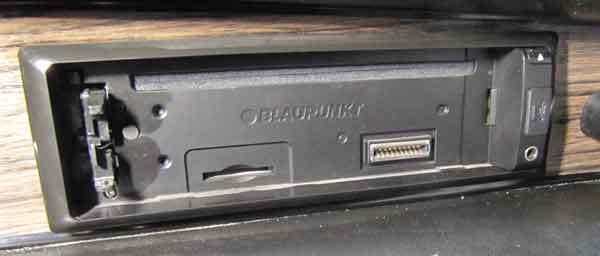

1800es iso 04

achtung Nur ein Radiogerät verwenden, das das Gestänge der Scheibenwischerantriebs nicht berührt!

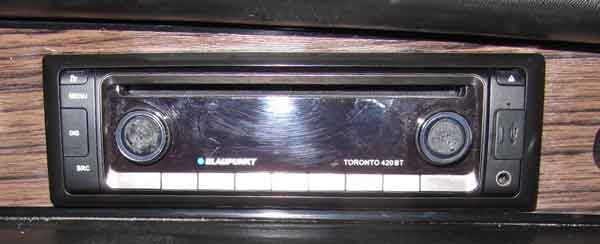

1800es iso 05
