Ausführung II

Lagerung in Buchsen, die regelmässig geschmiert werden müssen.

v 27325

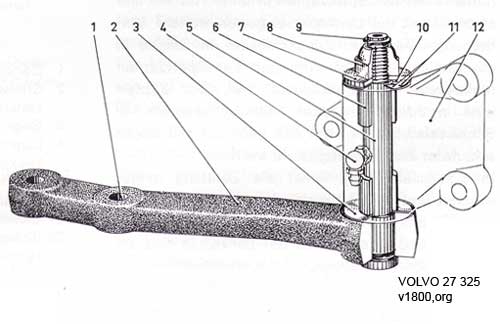

Lagerung des Umlenkhebels, Typ 2
1 Öse für Lenkstangenkopf
2 Umlenkhebel
3 Kunststoffscheibe
4 Schmiernippel
5 Hebelwelle
6 Buchse
7 Scheibe
8 Vorschlussmutter
9 Sicherungsring (nur früh. Ausf.)
10 Kunststoffscheibe.
11 Passscheiben
12 Lagerbock

Ausführung III

Lagerung auf einer Buchse, die wiederum auf einem Zapfen am Stützbock gelagert ist. Die Buchse besteht aus drei Teilen: einer Gummibuchse mit Blechmantel und einer inwendigen Abstandhülse. Der Aussenmantel hat in der Öse des Umlenkhebels Presspassung. Der Umlenkhebel dreht sich mit dem Aussenmantel zusammen auf der Gummibuchse. Zwischen diesen ist ein Dauerschmiermittel angebracht, weshalb diese Lagerung als wartungsfrei zu betrachten ist.

v 101943

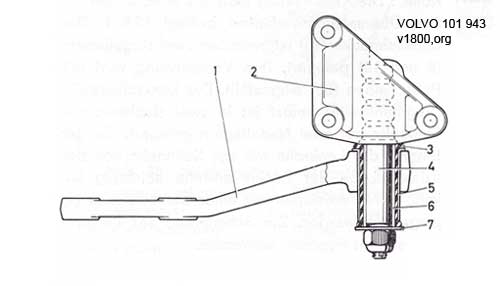

Lagerung des Umlenkhebels, Typ 3
1 Umlenkhebel
2 Lagerbock
3 Gummibuchse
4 Lagerzapfen
5 Blechmantel
6 Abstandhülse
7 Unterlegscheibe

Dichtungssatz

Dichtung Deckel, Verschlusskappe
