Rückschlagventil Typ 3

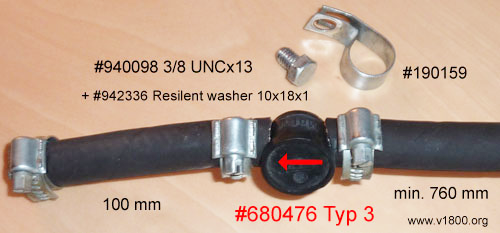

Das Ventil #680476 (Ate #xxx) wird so eingebaut, dass der Pfeil auf dem Gehäuse vom Zylinder weg in Richtung Motor (Sammelsaugrohr) zeigt. Der Unterdruckschlauch vom Ventil soll sich zum Motor hin abkrümmen, entsprechend den Längenangaben auf der Abbildung.

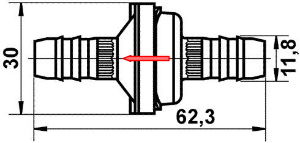

Das Rückschlagventil in der ursprünglichen Bauform ist nicht mehr lieferbar. Ersatz ist das Rückschlagventil #678407 (Ate #24.7718-7301.2).
Der Durchmesser des Unterdruckschlauchs beträgt innen 10 mm, aussen 18 mm. Dazu passen Schlauchschellen von 12-20 mm.
