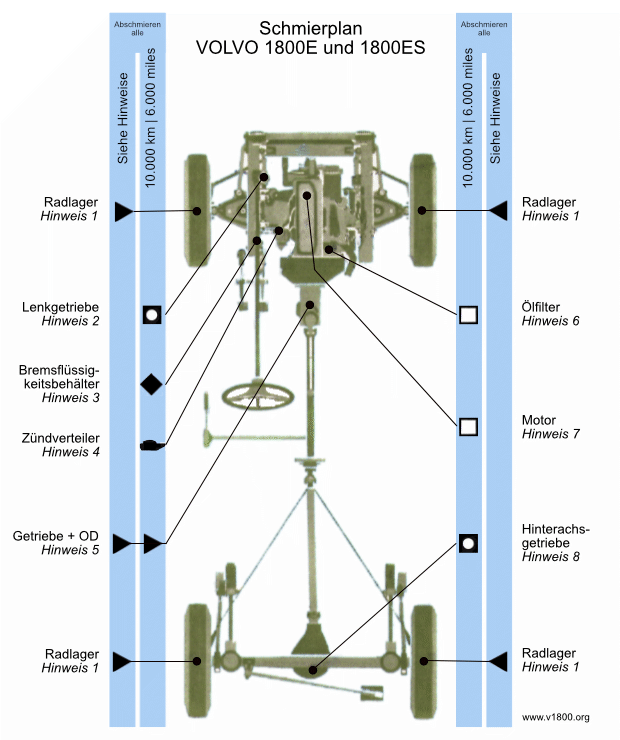

lubricating chart 1800e de

Zeichenerklärung

l brake fluid Bremsflüssigkeit SAE J 1704
ATE DOT 4
LIQUI MOLY DOT 4 -  250 ml (#21155) | 500 ml (#3085)
l rear axle oil Hypoid-Getriebeöl GL5 SAE 85W-90
Z.B. LIQUI MOLY
l special lubricants Spezialschmiermittel siehe Anmerkungen
l light engine oil Dünnes Motorenöl
l engine oil

Motorenöl Qualität: For Service
Viskosität: Mehrbereichsöl
Siehe Betriebsanleitung oder Werkstatt-Handbuch.



Hinweise zum Schmierplan

  1. Die Radlager wurden im Werk mit einem Spezialfett gefüllt, das für die gesamte Lebensdauer der Lager ausreicht. Werden bei Reparaturarbeiten die Radlager freigelegt, sollen die Lager ausgebaut, gereinigt und danach mit einem erstklassigen Dauerfett nach den Anweisungen im Werkstatt-Handbuch geschmiert werden. Ein Nachfüllen oder Fettwechsel darüber hinaus ist nicht erforderlich.
  2. Lenkgetriebe: Kontrollieren, ob das Öl bis zum unteren Rand der Einfüllöffnung reicht. Ganzjährig Hypoid-Getriebeöl (GL5) SAE 80W verwenden.
    LIQUI MOLY Hypoid-Getriebeöl SAE 80W 500 ml (#1402)
    MANNOL Hypoid Getriebeöl GL5 80W-90, Gebinde mit 1 l, MN8106-1
  3. Bremsflüssigkeit: Kontrollieren, ob die Flüssigkeit bis zur MAX-Marke reicht.Flüssigkeite spätestens nach 2 Jahren wechseln. Kein DOT 5 verwenden.
  4. Oben auf den Filz unter dem Verteilerfinger etwas dünnes Motorenöl. Einige Tropfen dünnes Motorenöl in den Öler einfüllen.
  5. Alle 10.000 km kontrollieren, ob das Öl bis zur Einfüllschraube reicht. Ölwechsel, siehe Betriebsanleitung oder Werkstatt-Handbuch.
  6. Ölfilter alle 10.000 km auswechseln. Siehe Betriebsanleitung oder Werkstatt-Handbuch.
  7. Ölstand beim Tanken kontrollieren. Ölwechsel, siehe Betriebsanleitung oder Werkstatt-Handbuch.
  8. Hinterachs-Getriebe: Alle 10 000 km kontrollieren,ob das Öl bis zur Einfüllschraube reicht.
    Schmiermittel für Hinterachsgetriebe mit Sperrdifferential, siehe Betriebsanleitung oder Werkstatt-Handbuch..

Ölfüllmengen

Motor: ca. 3,25 Liter, einschliesslich Ölfilter ca. 3,75 Liter
Getriebe: M41 ca. 1,4 Liter
Hinterachsgetriebe: ca. 1,3 Liter
Lenkgetriebe: ca. 0,25 Liter
